前言
目前在线打包系统虽然能够满足渠道分包需求，但是还存在很多问题，比如操作复杂度高、游戏渠道关联和渠道信息配置入口不统一、母包需要上传打包机器打完后还要下载（包体积上 G）、多个用户公用一个打包机器，基于上述原因开发了一款桌面打包工具。
技术选型
由于我们开发者使用的是 Mac 电脑，而用户（运营或者游戏提供商）使用的是 Windows 电脑，因此两个平台都需要兼顾到，最初考虑是 Windows 版本使用 Java Swing 进行开发，Mac 版本使用原生进行开发，但是这样势必要写两份代码，那么有没有一份代码就可以同时在两个平台上运行的方法呢？通过查阅资料发现 Electron 可以满足这个要求，其使用前端技术（Vue、React）进行开发，一份代码可以同时编译出 dmg 以及 exe，同时 VisualStudioCode 也是使用该技术进行开发的，最终就选定使用该方案，由前端同事负责页面绘制，我负责逻辑处理。
界面展示
大体上主要分为登录、游戏配置、渠道配置、打包四个界面。
登录界面
游戏配置界面
渠道配置界面
打包界面
基本原理

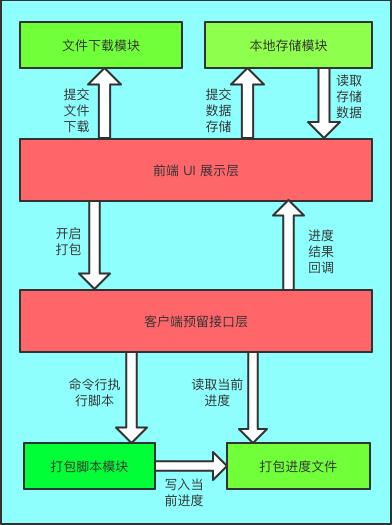

整体架构图如下：
整体时序图如下：
打包原理
JS 层主要完成资源准备，比如下载闪屏图、渠道插件 SDK 资源等，以及结果处理，然后调用 Kotlin 进行打包，在打包过程中会适时的写文件更新进度，JS 只需开启一个定时器一直读取进度即可，等到命令执行完成，判断下进度是否为 100，即可判断打包是否成功。这里只关注下打包流程。
注：原先采用 Python2 编写，我改为使用 Kotlin 编写，因为我感觉 Python 执行速度没有 Kotlin 快，同时 Kotlin 语法糖也多，不像 Java 那么慢。
打包流程如下（参考 U8 SDK）：
反编译母包。
/**
* 反编译 APK
* -v => verbose Verbose output. Must be first parameter
* -f => force Force delete destination directory
* --only-main-classes => Only disassemble dex classes in root (classes[0-9].dex)
*/
fun decompileApk() {
val command = "${apkToolPath()} d -f $baseApkPath --only-main-classes -o ${decompileDir.path}"
executeJava(command)
}合并 smali 文件。
注：N 从 2 开始，反编译后第一个 dex 生成的 smali 文件会放到 /smali 文件夹下，第二个放到 /smali_classes2 下，以此类推，这步用于合并所有 smali 文件，后续会进行拆分。
fun mergeMultiDex() {
val targetDir = File(decompileDir, "smali")
var startIndex = 2
var smaliDir = File(decompileDir, "smali_classes$startIndex")
while (smaliDir.exists()) {
smaliDir.copyRecursively(targetDir, false)
smaliDir.deleteRecursively()
startIndex++
smaliDir = File(decompileDir, "smali_classes$startIndex")
}
}删除测试渠道资源，为了便于 CP 测试因此提供了测试渠道，打渠道包需要进行删除。就是把注册的 Activity，资源以及配置文件删除。
fun deleteDebugRes() {
val devConfigFile = File(decompileDir, "/assets/eu_developer_config.properties")
val pluginConfigFile = File(decompileDir, "/assets/eu_plugin_config.xml")
val manifestFile = File(decompileDir, "AndroidManifest.xml")
val checkFileList = arrayOf("colors", "dimens", "ids", "public", "strings", "styles")
for (checkFile in checkFileList) {
val file = File(resDir, "values/$checkFile.xml")
if (file.exists()) {
deleteDebugValues(file)
}
}
resDir.walkTopDown()
.filter { it.isFile && it.name.startsWith("x_") }
.forEach { it.delete() }
deleteActivityRegister(manifestFile)
devConfigFile.delete()
pluginConfigFile.delete()
}
private fun deleteActivityRegister(manifestFile: File) {
val factory = DocumentBuilderFactory.newInstance()
val document = factory.newDocumentBuilder().parse(manifestFile)
val xpathFactory = XPathFactory.newInstance()
val xpath = xpathFactory.newXPath()
val expression = xpath.compile("//activity[starts-with(@name,'com.eu.sdk.impl.activities')]")
val nodeList = expression.evaluate(document, XPathConstants.NODESET) as NodeList
for (i in 0 until nodeList.length) {
nodeList.item(i).apply {
parentNode.removeChild(this)
}
}
document.saveToXml(manifestFile)
}重命名包名。
注：根据配置将 AndroidManifest.xml 中 manifest 节点下 package 值改为指定的值，对于组件名以 . 开头的需要替换为原包名，防止类找不到。
fun renamePackage() {
val document = manifestFile.parseXml()
val nodeList = document.getElementsByTagName("manifest")
if (nodeList.length != 1) {
"manifest tag count ${nodeList.length}".fatalLog()
}
val packageNameNode = nodeList.item(0).attributes.getNamedItem("package")
val oldPackageName = packageNameNode.nodeValue
val activityNodes = Nodes(document.getElementsByTagName("activity"))
val serviceNodes = Nodes(document.getElementsByTagName("service"))
val receiverNodes = Nodes(document.getElementsByTagName("receiver"))
val providerNodes = Nodes(document.getElementsByTagName("provider"))
for (node in activityNodes) {
val activityNameNode = node.attributes.getNamedItem("android:name")
var activityName = activityNameNode.nodeValue
if (activityName.startsWith(".")) {
activityName = "$oldPackageName.$activityName"
}
activityNameNode.nodeValue = activityName
}
for (node in serviceNodes) {
val serviceNameNode = node.attributes.getNamedItem("android:name")
var serviceName = serviceNameNode.nodeValue
if (serviceName.startsWith(".")) {
serviceName = "$oldPackageName.$serviceName"
}
serviceNameNode.nodeValue = serviceName
}
for (node in receiverNodes) {
val receiverNameNode = node.attributes.getNamedItem("android:name")
var receiverName = receiverNameNode.nodeValue
if (receiverName.startsWith(".")) {
receiverName = "$oldPackageName.$receiverName"
}
receiverNameNode.nodeValue = receiverName
}
for (node in providerNodes) {
val providerNameNode = node.attributes.getNamedItem("android:name")
var providerName = providerNameNode.nodeValue
if (providerName.startsWith(".")) {
providerName = "$oldPackageName.$providerName"
}
providerNameNode.nodeValue = providerName
}
packageNameNode.nodeValue = packageName
document.saveToXml(manifestFile)
}重命名应用名。
fun renameAppName() {
val document = manifestFile.parseXml()
val appNodes = document.getElementsByTagName("application")
if (appNodes.length > 0) {
appNodes.first().attributes.getNamedItem("android:label")?.nodeValue = gameName
}
document.saveToXml(manifestFile)
}处理渠道和插件 SDK 资源。
fun handleChannelSdk() {
channelSdkDir.copyRecursively(channelSdkTempDir, true) // 拷贝资源到临时目录
handleSdk(channelSdkTempDir)
}
private fun handleSdk(sdkDir: File) {
val sdkAssetsDir = File(sdkDir, "assets").orCreateDir()
val sdkLibsDir = File(sdkDir, "libs").orCreateDir()
val sdkManifestFile = File(sdkDir, "SDKManifest.xml")
handleSdkAar(sdkDir) // 取出渠道中的 aar 文件
parseProxyApplication(sdkManifestFile) // 解析 proxyApplication 给渠道在 Application 生命周期中执行代码的机会
copyAssetsInJars(sdkDir, sdkLibsDir, assetsDir) // 拷贝 jar 包中的 assets 目录
convertJar2Dex(sdkDir, sdkDir, sdkLibsDir) // 将 jar 包转换为 dex 借助 d8
convertDex2Smali(sdkDir, smaliDir) // 将 dex 文件转换为 smali 借助 bakSmali
mergeManifest(manifestFile, sdkManifestFile) // 合并清单文件
copyNativeSo(sdkLibsDir, libDir) // 拷贝 so 文件
copyAssets(sdkAssetsDir, assetsDir) // 拷贝 assets 目录
}拷贝 SDK 资源到临时目录 sdkTemp。
处理 SDK 资源目录下所有的 aar 文件，全部合并到 sdkTemp。注：渠道资源优先级小于母包。
处理 aar 文件。
合并 AndroidManifest.xml 文件。
合并 assets 文件夹。
合并 libs 文件夹。
合并 jni 文件夹。
合并 res 文件夹。
- 对于 values （values-xxx）以外的文件夹，直接简单的拷贝替换即可。
- 对于 values（values-xxx）文件夹，则需要读取目录下所有文件内容。去重后将其整合为一个values.xml 文件，同时需要考虑到 declare-styleable 元素不能简单的去重，而要对其内部含有 format 属性的 attr 元素进行合并。
拷贝 classes.jar 到 sdkTemp/libs 下，需要加上前缀。注：生成 aar 时会将内部代码打成 classes.jar。
标记是否需要生成该库的 R 文件。
解压 sdkTemp/libs 目录下所有的 jar 包，将解压后 jar 包中的 assets 文件夹与 sdkTemp/assets 合并。注：jar 包中也可能会有 assets，所以需要解析进行合并。
使用 d8 将 sdkTemp/libs 以及 sdkTemp/下所有的 jar 包编译成 classes.dex 文件。注：可能还会有 classes2.dex 等。
使用 baksmali 将上一步生成的 dex 文件编译成 smali 文件夹，并将其拷贝到 decompile/smali 目录下。
将 sdkTemp/SDKManifest.xml 与 decompile/AndroidManifest.xml 进行合并。
将 sdkTemp/libs 下所有文件（除 jar、aar，因为已被转换为 smali 拷贝过去了）与 decompile/libs 进行合并。
将 sdkTemp/assets 下所有文件与 decompile/assets 进行合并。
这里主要是处理 aar 文件比较麻烦，处理过程如下：
fun handleSdkAar(sdkDir: File) {
val manifestFile = File(sdkDir, "SDKManifest.xml")
val assetsDir = File(sdkDir, "assets").orCreateDir()
val libsDir = File(sdkDir, "libs").orCreateDir()
val resDir = File(sdkDir, "res").orCreateDir()
sdkDir.walkTopDown() // 遍历找到所有 aar 文件
.filter { it.isFile && it.extension == "aar" }
.forEach {
mergeSdkAar(it, manifestFile, assetsDir, libsDir, resDir)
}
}
fun mergeSdkAar(aarFile: File, manifestFile: File, assetsDir: File, libsDir: File, resDir: File) {
AarMerger(aarFile).merge(manifestFile, assetsDir, libsDir, resDir)
}
fun merge(manifestFile: File, assetsDir: File, libsDir: File, resDir: File) {
unzip(aarDir, aarFile) // 解压到临时目录
mergeManifest(manifestFile, File(aarDir, NAME_MANIFEST_FILE)) // 合并清单文件
mergeAssets(assetsDir, File(aarDir, NAME_ASSETS_DIR)) // 合并 assets
mergeLibs(libsDir, File(aarDir, NAME_LIBS_DIR), aarFile) // 合并 libs, classes.jar（aar 中所有类都在这）
mergeJni(libsDir, File(aarDir, NAME_JNI_DIR)) // 合并 jni
mergeRes(resDir, File(aarDir, NAME_RES_DIR)) // 合并 res
}核心其实还是合并 manifest、res 的合并流程，这个在文章最后进行总结。
处理占位符信息。注：比如微信回调类名固定要是 包名.WXEntryActivity，就可以使用该占位符。
fun handlePlaceHolders() {
modifyFileContent(manifestFile, "${'$'}{applicationId}", packageName)
}
fun modifyFileContent(file: File, oldValue: String, newValue: String) {
file.writeText(file.readText().replace(oldValue, newValue)) // 简单的全部读出来，替换后写进去
}处理 so 文件。注：删除无用的 so，确保 armeabi 资源与 armeabi-v7a 资源一致。
fun handleNativeSo() {
if (libDir.exists()) {
val supportCpuList = gameInfo.cpuSupport.split("|")
val cpuDirList = libDir.listFiles()
if (cpuDirList != null) {
for (cpuDir in cpuDirList) {
if (cpuDir.name !in supportCpuList) {
cpuDir.deleteRecursively()
}
}
}
val armeabiDir = File(libDir, "armeabi")
val armeabiV7aDir = File(libDir, "armeabi-v7a")
if (armeabiDir.exists() && armeabiV7aDir.exists()) {
armeabiV7aDir.copyRecursively(armeabiDir, true)
armeabiDir.copyRecursively(armeabiV7aDir, true)
}
}
}处理需动态申请的权限。注：收集所有需要动态申请的权限，写入 xml 中，游戏启动后进行申请。
fun handlePermission() {
val permissions = dangerousPermissions(manifestFile) // 获取清单文件中所有危险的权限
val factory = DocumentBuilderFactory.newInstance()
val newDocument = factory.newDocumentBuilder().newDocument()
val permissionsNode = newDocument.createElement("permissions")
for ((groupName, pair) in permissions) {
val permissionNode = newDocument.createElement("permission")
permissionNode.setAttribute("cname", pair.first)
permissionNode.setAttribute("name", pair.second)
permissionNode.setAttribute("group", groupName)
permissionsNode.appendChild(permissionNode)
}
newDocument.appendChild(permissionsNode)
newDocument.saveToXml(File(assetsDir, "eu_permissions.xml"))
}拷贝额外的资源到 decompile 目录下。注：便于替换资源。
fun copyExtraRes() {
val extraResDir = File(localResources.extraResourcePath)
if (extraResDir.exists()) {
File(extraResDir, "assets").copyRecursively(File(decompileDir, "assets"))
File(extraResDir, "libs").copyRecursively(File(decompileDir, "libs"))
File(extraResDir, "res").copyRecursively(File(decompileDir, "res"))
}
}拷贝渠道参数文件。注：部分渠道参数以文件形式提供。
fun copyChannelFiles() {
val channelResDir = File(localResources.channelParamFilePath)
if (channelResDir.exists()) {
channelResDir.copyRecursively(resDir)
}
}拷贝插件参数文件。注：部分插件参数以文件形式提供。
fun copyPluginFiles() {
val pluginResDir = File(localResources.pluginParamFilePath)
if (pluginResDir.exists()) {
pluginResDir.copyRecursively(resDir)
}
}合并所有资源（母包、渠道、插件）。
fun mergeAllRes() {
val resDirs = arrayListOf<File>()
resDirs.add(resDir) // 母包资源
resDirs.add(File(channelSdkTempDir, "res")) // 渠道资源
pluginSdkTempDir.listFiles()?.forEach {
resDirs.add(File(it, "res")) // 插件资源
}
mergeRes(resDirs)
}写入配置好的版本信息，minSdkVersion、targetSdkVersion。注：这个需要更新 apktool.yml 才会生效。
fun writeVersion() {
var targetSdkVersion = 26
var minSdkVersion = 15
if (channelInfo.targetSdkVersion > 0) {
targetSdkVersion = channelInfo.targetSdkVersion
}
if (channelInfo.minSdkVersion > 0) {
minSdkVersion = channelInfo.minSdkVersion
}
val ymlFile = File(decompileDir, "apktool.yml")
if (ymlFile.exists()) {
val stringBuilder = StringBuilder()
ymlFile.readLines().forEach {
when {
"minSdkVersion" in it -> {
stringBuilder.append(" minSdkVersion: '$minSdkVersion'\n") // 修改 minSdkVersion
}
"targetSdkVersion" in it -> {
stringBuilder.append(" targetSdkVersion: '$targetSdkVersion'\n")// 修改 targetSdkVersion
}
else -> {
stringBuilder.append("$it\n") // 原样输出
}
}
}
ymlFile.writeText(stringBuilder.toString()) // 更新文件
}
}写入配置信息。注：将游戏对应的 appId、appKey 等相关信息写入配置文件中，待游戏启动读取。
fun writeDevProperties() {
val targetFile = File(assetsDir, "eu_developer_config.properties")
val euServerUrl = if (gameInfo.serverBaseUrl.isBlank()) "https://api.eusdk.com" else gameInfo.serverBaseUrl
val stringBuilder = StringBuilder()
for ((paramName, paramBean) in channelParams) {
stringBuilder.append("$paramName=${paramBean.value}\n")
}
...
targetFile.writeText(stringBuilder.toString())
}将渠道和插件参数，以 meta-data 的方式写入到应用中，供 SDK 读取。
fun writeMetaData() {
val document = manifestFile.parseXml()
val appNode = document.getElementsByTagName("application").first()
val metaNodes = document.getElementsByTagName("meta-data").toNodes()
for (metaNode in metaNodes) {
val metaKey = metaNode.attr("android:name")
for (paramName in channelParams.keys) { // 渠道与母包重复，删除母包
if (paramName == metaKey) {
metaNode.removeSelf()
}
}
for (pluginParam in pluginParams) {
val params = pluginParam.params
for (paramName in params.keys) { // 插件与母包重复，删除母包
metaNode.removeSelf()
}
}
}
val keySet = mutableSetOf<String>()
for ((paramName, paramBean) in channelParams) { // 以 meta-data 方式写入渠道参数
if (!keySet.contains(paramName)) {
keySet.add(paramName)
appNode.appendChild(document.createElement("meta-data").apply {
setAttribute("android:name", paramName)
setAttribute("android:value", paramBean.value)
})
}
}
for (pluginParam in pluginParams) {
val params = pluginParam.params
for ((paramName, paramBean) in params) { // 以 meta-data 方式写入插件参数
if (!keySet.contains(paramName)) {
keySet.add(paramName)
appNode.appendChild(document.createElement("meta-data").apply {
setAttribute("android:name", paramName)
setAttribute("android:value", paramBean.value)
})
}
}
}
document.saveToXml(manifestFile)
}写入渠道配置信息。注：该文件告知融合 SDK 渠道侧哪个类实现了登录、哪个类实现了支付。
fun writePluginConfig() {
val configFile = File(channelSdkTempDir, "config.xml")
if (!configFile.exists()) {
return
}
val document = configFile.parseXml()
val pluginsNodes = document.getElementsByTagName("plugins")
if (pluginsNodes.length == 0) {
return
}
val pluginsNode = pluginsNodes.first()
val factory = DocumentBuilderFactory.newInstance()
val newDocument = factory.newDocumentBuilder().newDocument()
val newPluginsNode = newDocument.createElement("plugins")
for (childNode in pluginsNode.childNodes.toNodes()) {
newPluginsNode.appendChild(newDocument.importNode(childNode, true).apply {
attributes?.removeNamedItem("desc")
})
}
val targetFile = File(assetsDir, "eu_plugin_config.xml")
newDocument.appendChild(newPluginsNode)
newDocument.saveToXml(targetFile)
}使用 aapt2 编译所有资源，生成 R. java 文件。
fun generateRByAapt2() {
val resCompileFile = File(workspaceDir, "res.zip") // 这个其实没用，只要 R.java
val resLinkFile = File(workspaceDir, "res.apk") // 这个也没用，只要 R.java
val androidLibFile = toolsFile("android.jar")
val compileCmd = "${aapt2()} compile -o ${resCompileFile.path} --dir ${resDir.path}"
execute(compileCmd) // 执行编译
val linkCmd = "${aapt2()} link -o ${resLinkFile.path} --manifest ${manifestFile.path} -I ${androidLibFile.path} --java ${generateRDir.path} ${resCompileFile.path}"
execute(linkCmd) // 执行链接
compileR2Smali() // 将 R.java 进行编译，然后转化成 dex 再转换成 smali 文件
}
private fun compileR2Smali() {
val javaFile = File(generateRDir, "${packageName.replace('.', '/')}/R.java")
val classDir = javaFile.parentFile
val command = "javac -source 1.7 -target 1.7 -encoding UTF-8 ${javaFile.path}"
execute(command) // 编译
class2Dex(classDir, generateRDir.parentFile) // class => dex
dex2Smali(File(generateRDir.parent, "classes.dex"), smaliDir) // dex => smali
}拆分 smali 文件防止方法数超出单个 dex 上限。注：参考网址。
// 计算出的结果比实际稍微小点，实际 119769 计算 116395 不知道哪里缺了
const val PER_DEX_MAX_METHOD_COUNT = 60000
fun splitMultiDex() {
val sourceDir = File(decompileDir, "smali")
val allSmaliFiles = arrayListOf<File>()
sourceDir.walkTopDown()
.filter { it.isFile && it.extension == "smali" }
.forEach { allSmaliFiles.add(it) }
val allMethods = hashMapOf<String, MutableSet<String>>()
var currMethodCount = 0
var totalMethodCount = 0;
var smaliDirIndex = 1
for (file in allSmaliFiles) {
val methodCount = calculateMethodCount(file, allMethods)
if (currMethodCount + methodCount > PER_DEX_MAX_METHOD_COUNT) { // 超过上限换文件夹
++smaliDirIndex
currMethodCount = methodCount
} else {
currMethodCount += methodCount
}
if (smaliDirIndex > 1) {
val smaliDir = File(decompileDir, "smali_classes$smaliDirIndex")
if (!smaliDir.exists()) {
smaliDir.mkdir()
}
val targetFile = File(smaliDir, file.path.replace(sourceDir.path, "", true))
file.copyTo(targetFile)
file.delete()
}
totalMethodCount += methodCount
}
}
// 计算方法数量，allMethods 表示已经计算的方法
fun calculateMethodCount(smaliFile: File, allMethods: MutableMap<String, MutableSet<String>>): Int {
var methodCount = 0
if (!smaliFile.exists()) {
return methodCount
}
val lines = smaliFile.readLines()
val classLine = lines.first()
if (!classLine.startsWith(".class")) {
return methodCount
}
val className = classLine.split(" ").last()
for (line in lines) {
var method: String? = null
var methodClass: String = className
val newLine = line.trim()
if (newLine.startsWith(".method")) { // 定义方法，算一个
method = line.split(" ").last()
} else if (newLine.startsWith("invoke-")) { // 调用方法，算一个
val blocks = line.split("->")
method = blocks.last()
methodClass = blocks.first().split(",").last().trim()
}
if (!allMethods.containsKey(methodClass)) { // 方法重复（可能两个类调用了同一个方法）
allMethods[methodClass] = mutableSetOf()
}
val methods: MutableSet<String> = allMethods[methodClass]!!
if (method != null && method !in methods) {
methods.add(method)
methodCount++
}
}
return methodCount
}回编译 Apk。
fun recompileApk() {
val command = "${apkToolPath()} b -f ${decompileDir.path} -o ${unsignedApk.path}"
executeJava(command)
}签名 Apk。注：使用 v1 签名，由于某些应用市场不支持 v2 签名。
fun signApkByV1() {
val keyStoreFile = File(keyStore.filePath)
val aliasName = keyStore.aliasName
val aliasPassword = keyStore.aliasPwd
val password = keyStore.password
if (!keyStoreFile.exists()) {
"the keystore file is not exists".fatalLog()
}
val command = "jarsigner -digestalg SHA1 -sigalg SHA1withRSA -keystore ${keyStoreFile.path} " +
"-storepass $password -signedjar ${signedApk.path} -keypass $aliasPassword ${unsignedApk.path} $aliasName"
execute(command) {
unsignedApk.delete()
}
}对其 Apk。
fun zipAlign() {
val command = "${zipAlignPath()} -f 4 ${signedApk.path} ${alignedApk.path}"
execute(command) {
signedApk.delete()
}
}
